Podwozie gąsienicowe umożliwia przemieszczanie wiertnicy na niewielkie odległości. Sterowanie podwozia może być realizowane pilotem radiowym, pilotem na kablu, lub bezpośrednio dźwigniami rozdzielacza. Podwozie gąsienicowe P7000 napędza nowoczesny wysokoprężny silnik spalinowy Deutz o mocy 30 kW który napędza hydrauliczny układ jazdy, siłownik przesuwu modułu wiercącego oraz siłowniki podpór.

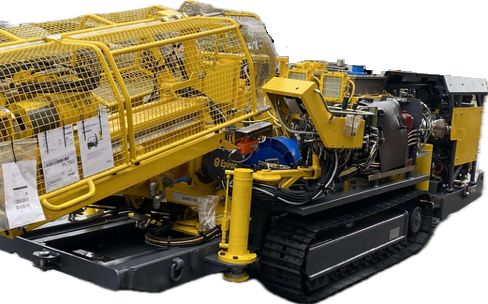

Wiertnica DIAMEC PHC 4 EC jest w pełni hydrauliczną wiertnicą rdzeniową wyposażoną w agregat hydrauliczny o mocy 55kW zasilany z elektrycznej instalacji kopalnianej napięciem 3x500VAC. Układ wiercący jest wykonany jako maszyna stacjonarna bez możliwości przemieszczania się podczas pracy.

Układ wiercący DIAMEC PHC 4 posiada odpowiednie certyfikaty badania typu WE dla urządzeń grupy I zapewniające możliwość stosowania jej w podziemiach kopalń w strefach zagrożonych wybuchem metanu i/lub pyłu węglowego. Informację dotyczące układu wiercącego dostępne sa w instrukcji obsługi tego układu.

DANE TECHNICZNE

 Podwozie gąsienicowe:

Silnik spalinowy: D2.9 L4 DEUTZ

Moc silnika: 30 kW

Prędkość obrotowa max : 2200 obr/min

Norma emisji spalin: EU Stage V

Prędkość jazdy wiertnicy do przodu: 0÷2,5 km/h

Prędkość jazdy wiertnicy do tyłu: 0÷0,5 km/h

Zbiornik paliwa: 30L.

Max ciśnienie układu jazdy:  160 bar

Max ciśnienie w siłownikach podpór:160 bar

Układ wydechowy:

Zintegrowany układ DOC/DPF

Gąsienice:

typ: trzyostrogowe

Szerokość płyt: 300 mm

Rozstaw :1355 mm

Długość styku z podłożem: 1715 mm

Nacisk jednostkowy na grunt: 130 kPa

Instalacja elektryczna podwozia:

Napięcie zasilania: 24V DC

Stopień ochrony:  IP54

(z wyjątkiem alternatora, rozrusznika, pulpitu sterowania podwoziem gąsienicowym, odłącznika akumulatorów, skrzynki akumulatorów)

Wymiary wiertnicy w pozycji transportowej

Długość:  5150mm

Szerokość:   1955mm

Wysokość: 1750 mm

Masa wiertnicy:  7000 kg

Warunki pracy maszyny:

Minimalna wysokość wyrobiska:1920 mm

Minimalna szerokość:  3280 mm

Kąty najazdu wiertnicy wynoszą z przodu / z tyłu: 10°

Dopuszczalne maksymalne kąty pracy maszyny wynoszą:

dla pochylenia wzdłużnego: 15°

 dla pochylenia poprzecznego: 8°
